Wi-fi Антенна направленного действия своими руками







Устройство данной антены я нашел в интернете, но полного описания и всех размеров небыло ни по одной из ссылок. Поэтому я и решил написать эту маленькую статейка и постараюсь поподробнее раскрыть все детали данной антенны.



В моем случае возникла необходимость провести интернет на расстояние около 120 метров прямой видимости. Для этого я использовал роутер TP-Link TL-WR741ND (от киевстар) для раздачи Wi-fi и точку доступа TL-WA701ND_V2_120605 для его приема. Настроив оба устройства я обнаружил, что на таком расстоянии они не могут найти друг друга. Пришлось искать решение направления сигнала.



В описании этой антенны говорится об радиусе действи до 3км, что на мнго больше моих 120 метров.



Время потраченное на изготовление этой антенны составило около трех часов.

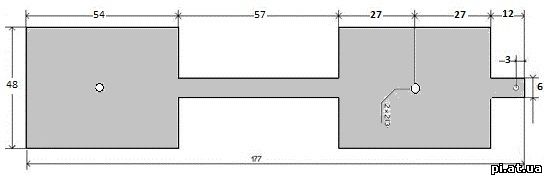

Далее необходимо изготовить очень важную деталь "вибратор". Необходимо соблюдать все указанные размеры, иначе можно потерять до половины мощьности сигнала. Материал, конечно, лучше медную пластину или текстолит покрытый медью, но я делал и из жести (банка кофе) и все работало отлично.

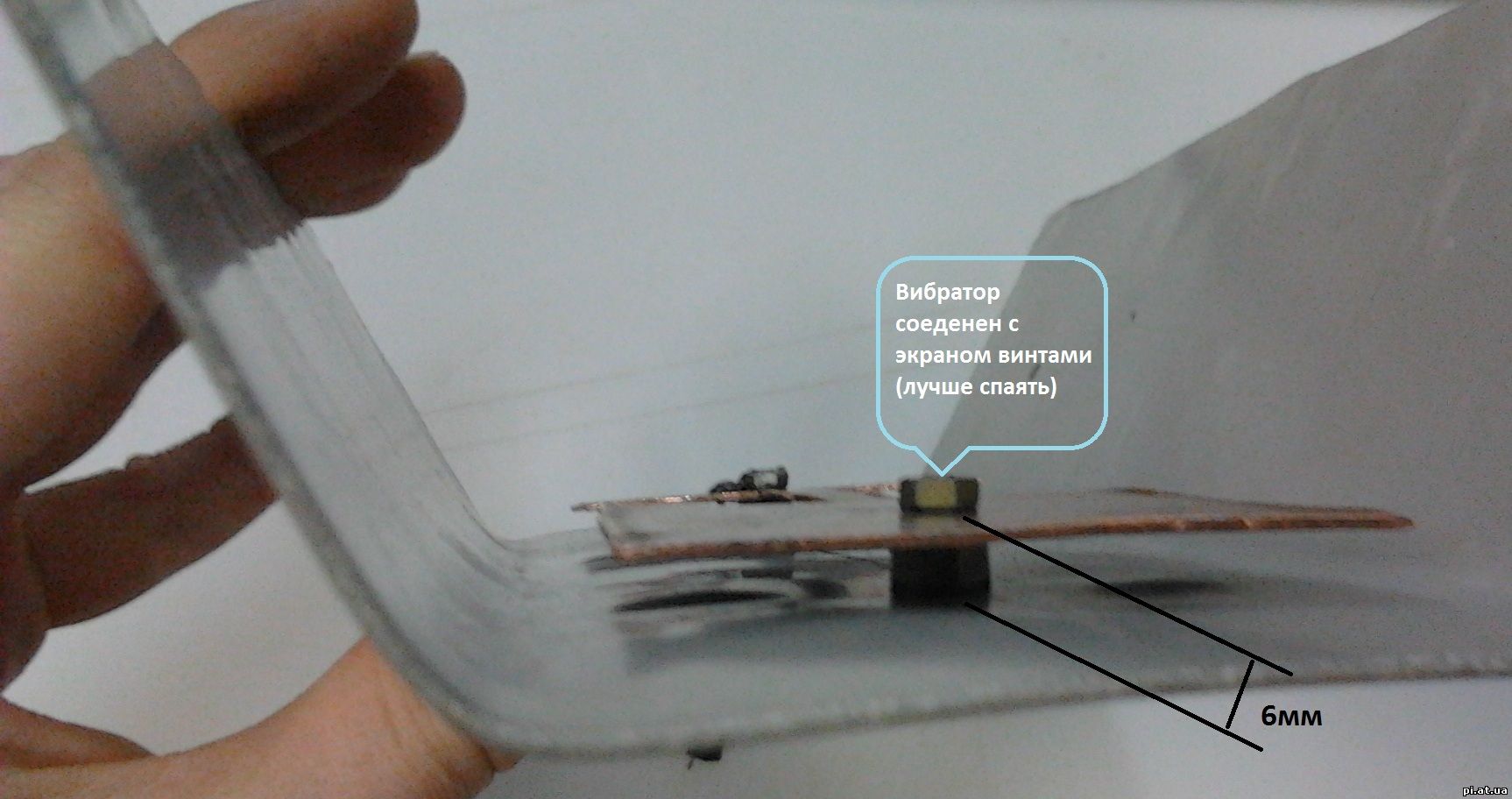

Соеденить экран и вибратор, как показано на фото. Из-за того что мною был выбран лист алюминия в качестве материала для экрана, то соединять пришлось винтами (так как алюминий не пояется обычним оловянным припоем). Но если взять жесть или медь, то лучше соединить двумя "мостиками" из медной проволоки диаметром 2-3 мм, припаяв ее к экрану через два отверстия в вибраторе.



Важно: Расстояние между экраном и  поверхностью вибратора должно быть именно 6 мм. Для этого под вибратор я подложил шайбу из отрезанной трубочки высотой 5 мм (плюс толщина вибратора 1 мм итого 6 мм).

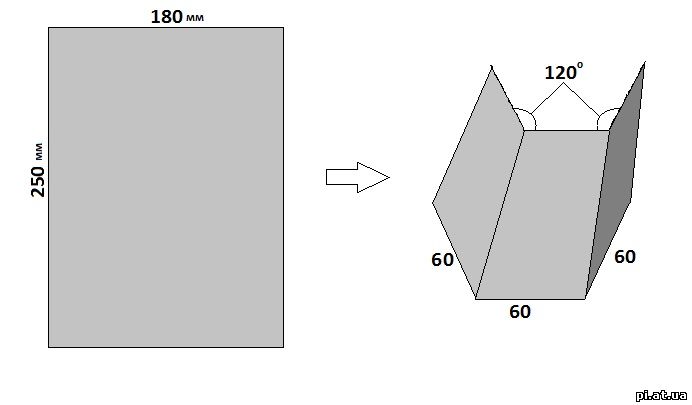

Расположение вибратора относительно экрана можно посмотреть на первом фото. Но если коротко, то просто по центру.





Собрав вибратор и экран нужно подсоеденить к ней кабель (для wi-fi используется коаксиальный 50 Ом). Кабель похож на кабель от телевизонной антенны, но тот не подходит, так как имеет 75 Ом волнового сопротивления.

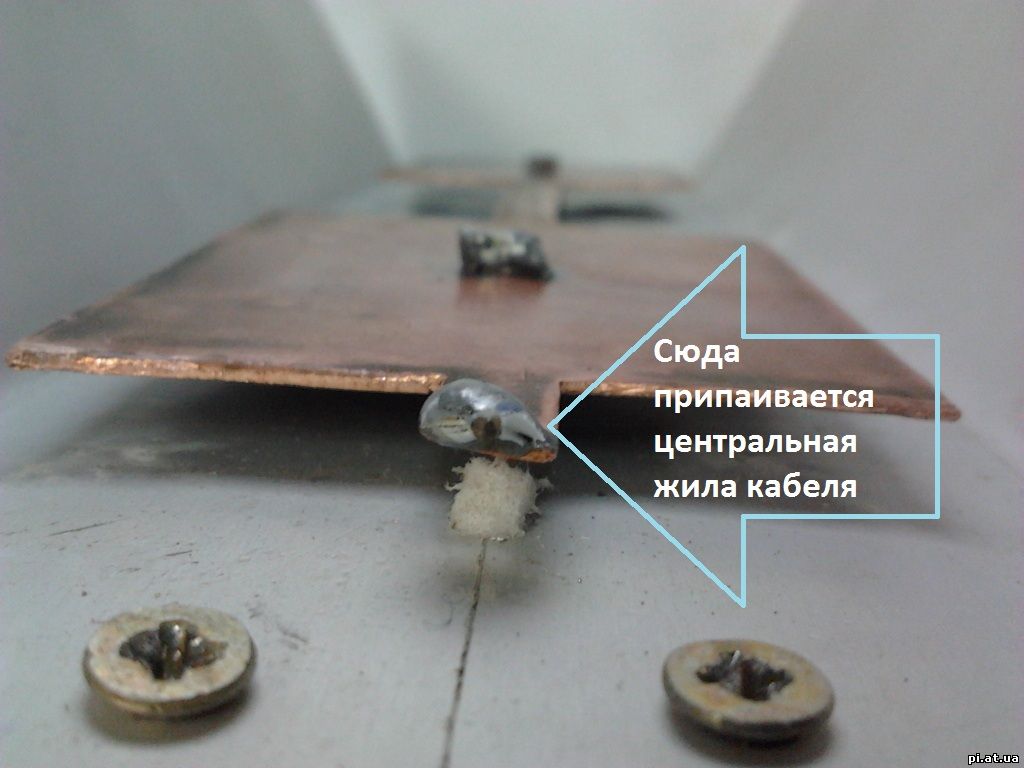

В экране просверливается отверстие напротив "пимпочки" вибратора  (эта "пимпочка" с отверстием справа на схеме вибратора) и через него снаружи проводится центральная жила кабеля и паяется к "пимпочке".

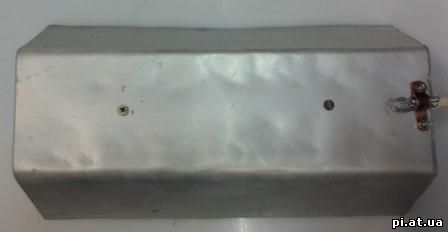

Наружный "экран" кабеля присоединяется (паять наврядле получится, так как он алюминиевый) к экрану антенны (в моем случае я использовал медную полоску с отверстиями и винты):





Кабель к роутеру присоединяется специальным разъемом: (но можно конечно и припаять или иные "народные" методы). Чем короче будет кабель, тем меньше потерь (я брал 2 м, так как выводил антену на улицу через стену)







P.S. Начиная делать эту антенну я не ожидал получить особого результата, но испытав ее я получил стабильный сигнал и пинг 4- 10 ms между роутером и точкой доступа. Это при том, что поставил только одну антены на точку доступа, поэтому в дальнейшем собираюсь поставить еще и на роутер.



Уверен, использовав две антены (на прием и на раздачу) можно сконектится и на растоянии в 3 км, как в описании в интернете...



Через 2 года я сделал вот такую антенну и она тоже хорошо работает, а материала намного меньше

Желаю удачных испытаний ваших самоделок!
